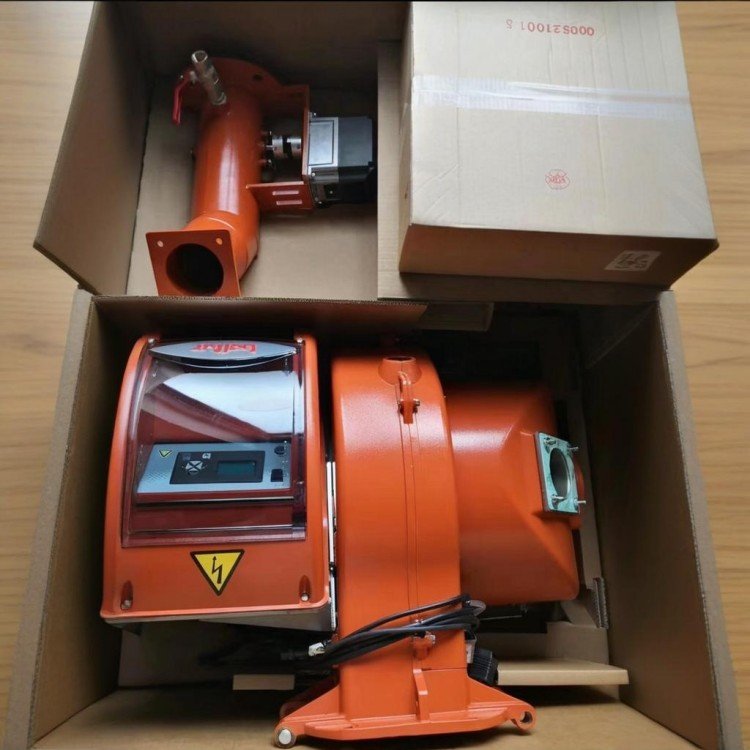

BTG燃气燃烧机,基于原SPARKGAS系列燃烧器开发设计,并相应的取代了原SPARKGAS20、30、35等产品。该产品配有防尘罩,但因运输中一直不能杜绝野蛮装卸的情况,破损的现象一直较多。
该产品的优势在于耗材相对原来的产品较少,结构紧凑,占用空间小。通过对后面板的拆解,可以完全取出燃烧头部分进行检修,而无需整体拆除。
该产品主要分为单段火、双段火以及比例调节式控制三种方式,分别以P、ME来区分双段火和比例调节。
燃烧器技术参数
燃烧器型号 |
功率KW |
燃气流量nm/h |
电机功率Kw |
包装尺寸L*P*H mm |
重量kg |
BTG6 |
16.3-41.9 |
3-5.7 |
0.11 |
540*300*320 |
12 |
BTG11 |
48.8-99 |
4.8-10 |
0.11 |
540*300*320 |
12 |
BTG11P |
48.8-99 |
4.8-10 |
0.11 |
540*300*320 |
12 |
BTG15 |
50-160 |
5-16 |
0.18 |
780*370*410 |
18 |
BTG15P |
50-160 |
5-16 |
0.185 |
780*370*410 |
18 |
BTG15ME |
50-160 |
5-16 |
0.185 |
780*370*410 |
18 |
BTG20 |
60-205 |
6-20.5 |
0.18 |
780*370*410 |
18 |
BTG20ME |
60-205 |
6-20.5 |
0.185 |
780*370*410 |
18 |
BTG20P |
60-205 |
6-20.5 |
0.185 |
780*370*410 |
18 |
BTG28 |
100-280 |
10-28 |
0.18 |
780*370*410 |
18 |
BTG28P |
100-280 |
10-28 |
0.185 |
780*370*410 |
18 |
BTG28ME |
100-280 |
10-28 |
0.185 |
780*370*410 |
18 |
燃烧器外形尺寸
燃烧器型号 |
A mm |
B1 mm |
B2 mm |
C mm |
D mm |
E mm |
F mm |
BTG11 |
245 |
218.5 |
53 |
475 |
90-150 |
108 |
90 |
BTG11P |
245 |
218.5 |
53 |
475 |
90-150 |
108 |
90 |
BTG15 |
303 |
275 |
70 |
680 |
150-280 |
126 |
114 |
BTG15P |
303 |
275 |
70 |
680 |
150-280 |
126 |
114 |
BTG15ME |
303 |
275 |
70 |
680 |
150-280 |
126 |
114 |
BTG20 |
303 |
275 |
70 |
695 |
150-300 |
127 |
114 |
BTG20P |
303 |
275 |
70 |
695 |
150-300 |
127 |
114 |
BTG20ME |
303 |
275 |
70 |
695 |
150-300 |
127 |
114 |
BTG28 |
303 |
275 |
70 |
695 |
150-300 |
135 |
114 |
BTG28P |
303 |
275 |
70 |
695 |
150-300 |
135 |
114 |
BTG28ME |
303 |
275 |
70 |
695 |
150-200 |
135 |
114 |
