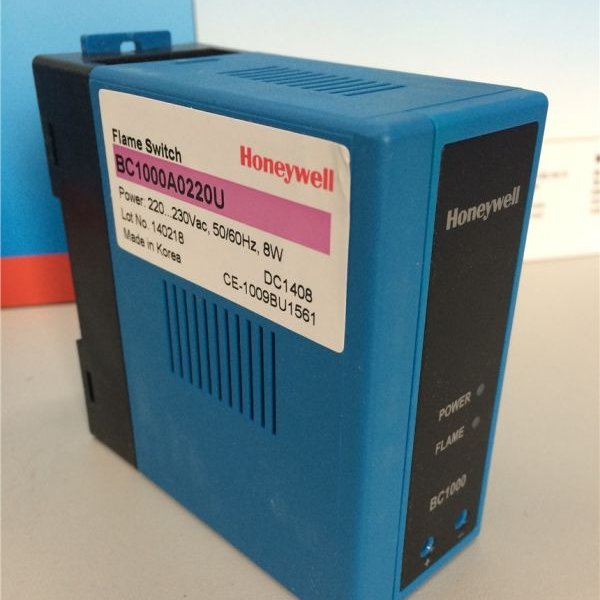

BC1000燃烧控制器功能介绍

BC1000适用于商用和工业燃烧装置上，作为燃烧器的火焰检测开关。具备简易的火焰开关功能，可以指示火焰的有或无；同时可以提供系统的安全启动检查和火焰检测功能。内置的安全启动检查电路在启动的同时可以检测火焰探测器使用正常工作。如果此时显示火焰存在，它不会接通安全继电器，起到安全保护作用。BC1000可以连接离子针或是UV紫外线探头。

一、BC1000燃烧控制器产品特点

1.结构紧凑，采用插入底座的方式，安装方便。

2.可以直接安装面板，也可以嵌入安装卡槽

3.当系统处于安全启动检测程序时，发现异常火焰情况存在时，控制器将中断点火

4.面板有三个LED指示灯，分别指示三个运行状态：电源、火焰和安全启动检测

5.通过测量孔可以测量火焰强度

二、BC1000燃烧控制器规格

1.霍尼韦尔honeywell火焰信号放大器BC1000A0220F/E适用整流火焰离子针 单刀双掷开关输出

2.霍尼韦尔honeywell火焰信号放大器BC1000A0220U/E适用火焰检测器紫外线探头C7027A C7035A单刀双掷开关输出

三、BC1000燃烧控制器的安装与接线

1.环境温度要求-20-60℃

2.为了避免瞬间电击导致设备的损坏，在安装前务必断开主电源。在完成所有的接线及相应的检测后在将BC1000进行通电。

3.不能过负荷带电工作

4.高压包的导线要和紫外线探头导线分开布设

5.高压包的接线应良好

6.高压包的地线应接在燃烧设备上。

四、BC1000火焰放大器故障说明

常用功能火焰放大功能

当有火焰信号时，内置继电器2K1闭合
